Sensor de Movimiento PIR HC-SR501 – Módulo de Detección Infrarroja Pasiva

Añade capacidades de seguridad y automatización inteligente a tus prototipos con el sensor de movimiento PIR HC-SR501. Dentro del ecosistema educativo de Skyled.ec, este componente se integra verticalmente en la Fase 7: Inteligencia Artificial y el bloque de Sensores e IA, permitiendo que los estudiantes programen sistemas que reaccionen en tiempo real ante la presencia humana o animal.

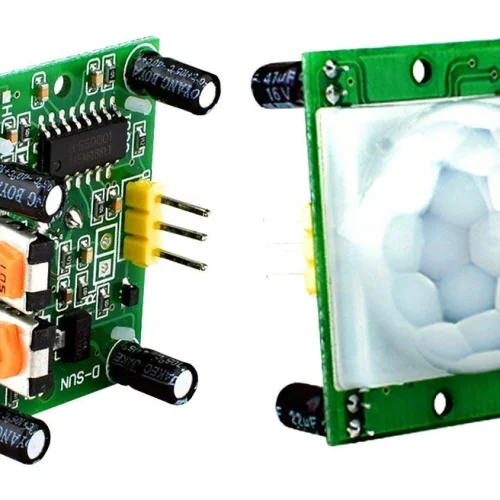

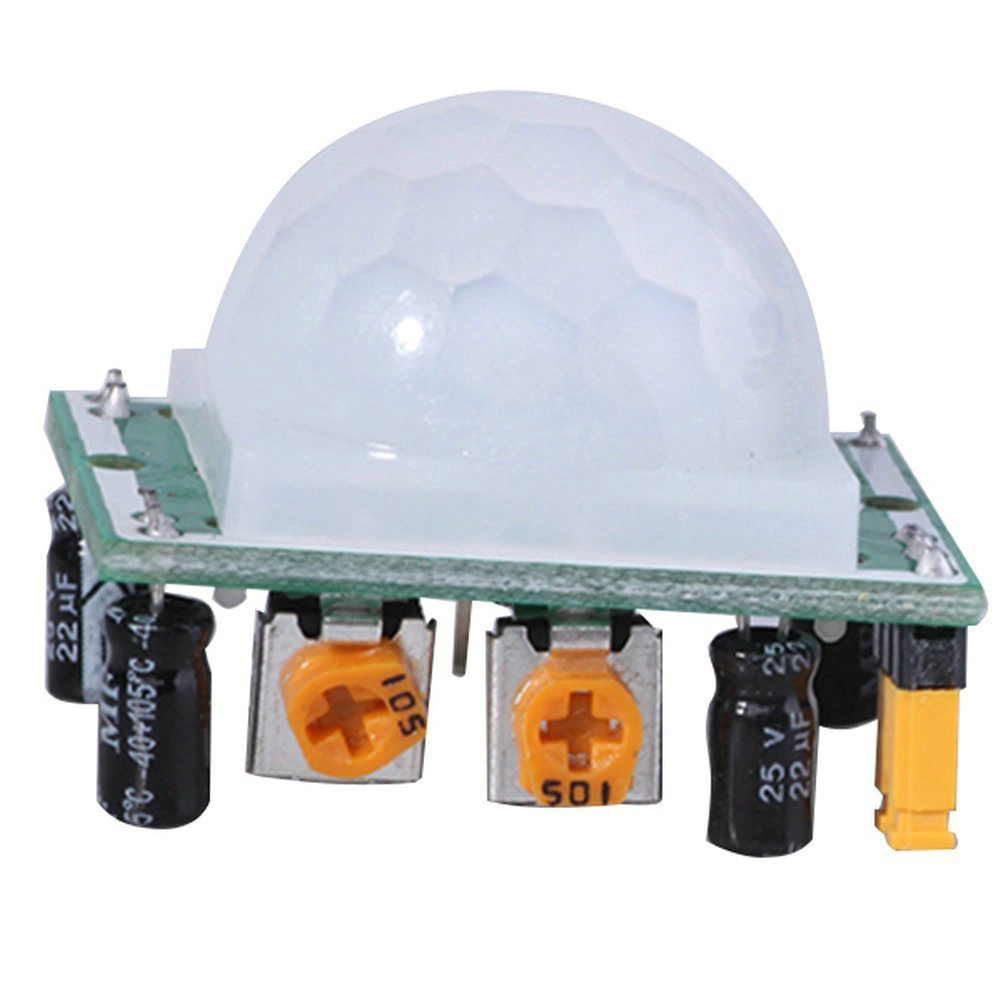

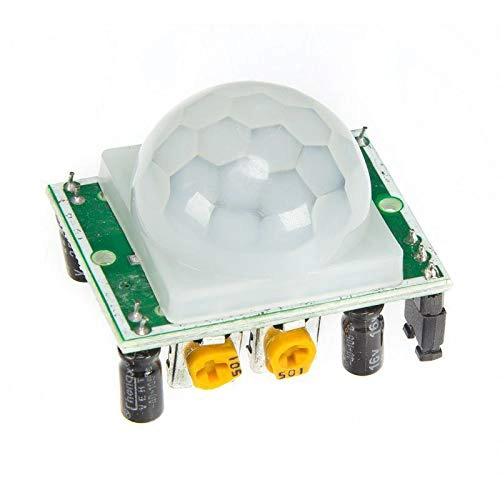

El módulo funciona detectando la radiación infrarroja (calor) emitida por los cuerpos en movimiento dentro de su campo de visión. Cuenta con una lente de Fresnel integrada que maximiza el ángulo de captación y dos potenciómetros traseros que permiten calibrar manualmente la sensibilidad de distancia y el tiempo de espera (delay) de la señal. Es un dispositivo fundamental para desarrollar proyectos de domótica, alarmas perimetrales para la línea NavalBots, o sistemas de ahorro energético en maquetas automatizadas.



Características Técnicas Destacadas:

• Voltaje de Alimentación: Rango flexible de 4.5 V a 20 V DC (operación nativa ideal a 5 V o 9 V).

• Consumo de Corriente: Ultra bajo (< 65 mA en estado de reposo), ideal para proyectos alimentados por batería de forma prolongada.

• Distancia de Detección: Ajustable mediante potenciómetro desde 3 hasta 7 metros.

• Tiempo de Retardo (Delay): Ajustable desde 5 segundos hasta un máximo de 200 segundos para mantener activa la salida.

• Ángulo de Cono de Detección: Menor a 120° en forma de cono, brindando una cobertura amplia de área.

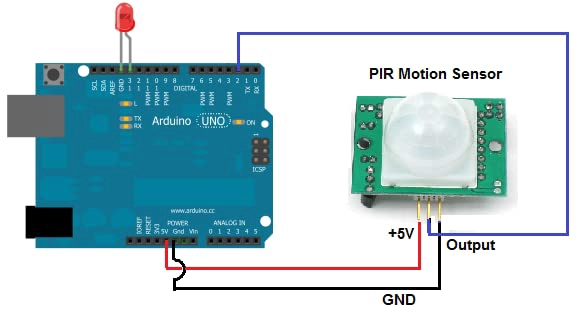

• Salida de Señal (TTL): Entrega 3.3 V (Alto) al detectar movimiento y 0 V (Bajo) en estado de reposo, facilitando la lectura directa mediante pines digitales de control.

---
